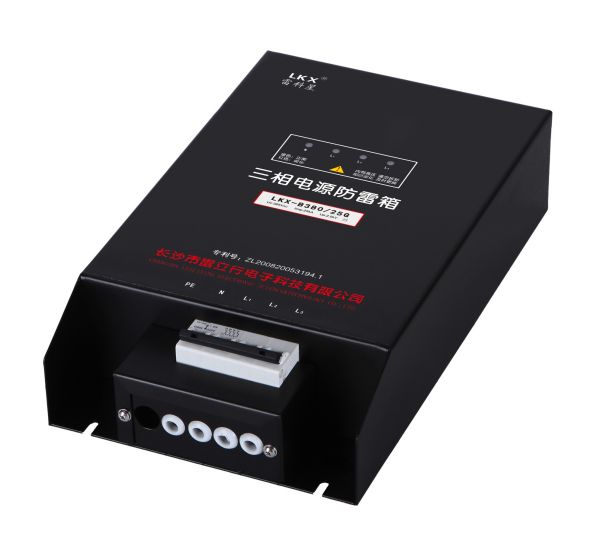

三相电源防雷箱（10/350µs）

■产品用途

Iimp（10/350μs）间隙式防雷箱，具有高雷电放电能力，适用于电源系统第一级防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

■产品特点

● 雷电计数器（带雷电计数器的防雷箱），准确记录雷击次数。

● 状态指示灯，指示防雷箱工作状态。

● 放电电流大，残压低。

● 使用范围广，ns级响应速度。

● 实现差模、共模全方位保护。

● 采用特殊冲击熔片，可靠性高。

● 核心元件采用国际知名品牌，性能优越，使用寿命长。

● 内部设有温控、限流电路，彻底避免火灾发生。

● 节能、环保，安装简单、方便，无须特殊维护。

■技术参数

■安装说明

● 安装前必须切断电源，严禁带电操作。

● 防雷箱可悬挂在墙上或水平放置。

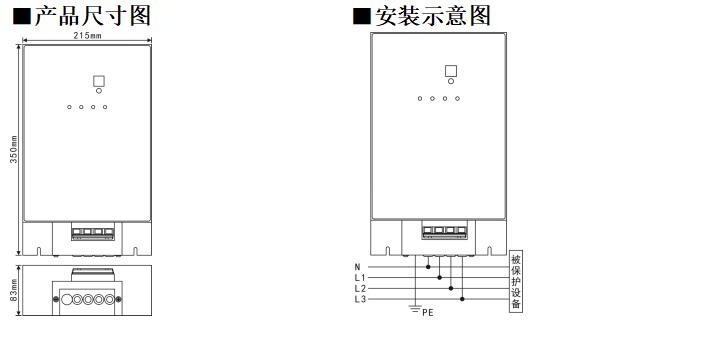

● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

● 防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。

● 配有雷电计数器的防雷箱，其计数范围为0~99，计数最小动作电流为1kA。数码管计数器的防雷箱：按“读数”按钮，窗口即显示雷击次数，20秒不操作，计数器即自动进入睡眠状态。

● 连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。

● 非专业人员请勿拆卸。
